Cách kết nối HMI Siemens với PLC hãng khác (Mitsubishi, Omron, Delta) – Hướng dẫn chi tiết kèm hình minh họa
Trong thực tế, không phải lúc nào hệ thống cũng “đồng bộ Siemens”. Việc kết nối HMI Siemens với PLC hãng khác như Mitsubishi, Omron, Delta là nhu cầu rất phổ biến trong retrofit hoặc mở rộng hệ thống.
Với các dòng SIMATIC HMI của Siemens, bạn hoàn toàn có thể giao tiếp với PLC bên thứ ba thông qua các chuẩn công nghiệp phổ biến trong TIA Portal.
Tổng quan các phương thức kết nối

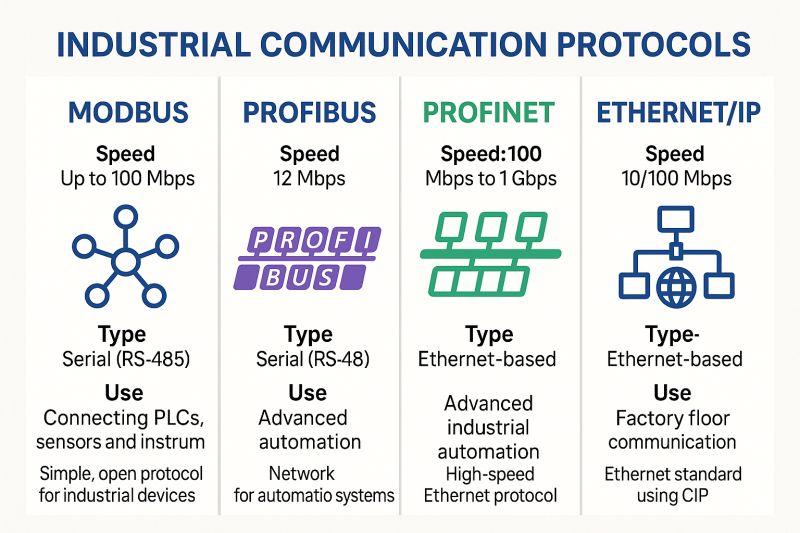

Các giao thức phổ biến
1. Modbus TCP (Ethernet)
Phổ biến nhất
Tốc độ cao
Dễ cấu hình
2. Modbus RTU (RS485)
Dùng cho hệ cũ
Khoảng cách xa
Tốc độ thấp hơn
3. OPC / Gateway
Dùng cho hệ phức tạp
Kết nối nhiều thiết bị
👉 Khuyến nghị: dùng Modbus TCP nếu PLC hỗ trợ.
Kết nối HMI Siemens với PLC Mitsubishi
Phương pháp phổ biến: Modbus TCP
Bước 1: Cấu hình PLC Mitsubishi
Bật Modbus TCP server
Gán địa chỉ IP
Xác định vùng nhớ: D → Holding Register
M → Coil
Bước 2: Cấu hình HMI Siemens
Trong TIA Portal:
Vào Connections
Chọn Modbus TCP
Nhập IP PLC Mitsubishi
Bước 3: Mapping địa chỉ
Mitsubishi Modbus HMI D100 400100 Tag M0 00001 Tag 👉 Phải map đúng địa chỉ mới đọc được dữ liệu.
Kết nối HMI Siemens với PLC Omron
Có 2 cách:
1. Modbus TCP (khuyến nghị)
Giống Mitsubishi
Dễ cấu hình
2. FINS (nâng cao)
Giao thức riêng Omron
Cần gateway hoặc cấu hình phức tạp
Mapping ví dụ:
Omron Modbus D100 400100 CIO 0 Coil 👉 Nên dùng Modbus để đơn giản hóa.
Kết nối HMI Siemens với PLC Delta
Phương pháp phổ biến:
1. Modbus RTU (RS485)
Dùng cho dòng Delta DVP
Cần converter RS485
2. Modbus TCP (nếu có Ethernet)
Bước cấu hình:
Set baud rate (9600, 19200…)
Set slave ID
Mapping địa chỉ
Cấu hình trong TIA Portal
Các bước chung:
Vào HMI → Connections
Add new connection
Chọn: Modbus TCP hoặc RTU
Nhập: IP / COM port
Slave ID
Tạo Tag và liên kết dữ liệu
Ví dụ:
Tag Address Temperature 400001 Start 00001 👉 Đây là bước quan trọng nhất.
Kiểm tra và test kết nối
Kiểm tra:
HMI đọc được dữ liệu
Gửi lệnh OK
Không bị timeout
👉 Nếu lỗi → kiểm tra từng bước.
Các lỗi thường gặp
❌ Sai địa chỉ Modbus ❌ Sai byte order ❌ Sai baud rate (RTU) ❌ PLC chưa bật Modbus ❌ Sai IP
👉 80% lỗi nằm ở mapping.
Giải pháp nâng cao (Gateway)
Khi hệ phức tạp:
Dùng Gateway (Modbus ↔ Profinet)
Hoặc OPC Server
👉 Giúp hệ thống ổn định hơn.
Mẹo thực tế khi tích hợp đa hãng
Luôn dùng Modbus nếu có
Test từng tag
Ghi chú mapping rõ ràng
Dùng tool test (Modbus Poll)
So sánh các phương pháp
Giao thức Dễ dùng Tốc độ Ứng dụng Modbus TCP ⭐⭐⭐⭐ Cao Khuyến nghị Modbus RTU ⭐⭐⭐ Trung Hệ cũ Gateway ⭐⭐ Cao Hệ lớn Kết luận
Kết nối HMI Siemens với PLC Mitsubishi, Omron, Delta hoàn toàn khả thi nếu bạn:
Chọn đúng giao thức
Mapping đúng địa chỉ
Cấu hình chuẩn trong TIA Portal
👉 Nguyên tắc vàng: “Hiểu giao thức = làm chủ hệ thống đa hãng”
