Cấu tạo và nguyên lý hoạt động của màn hình HMI Siemens
Màn hình HMI thuộc dòng SIMATIC HMI của Siemens không chỉ là một màn hình hiển thị đơn thuần, mà là một thiết bị máy tính công nghiệp chuyên dụng . Để hiểu rõ vì sao nó hoạt động ổn định và hiệu quả trong môi trường tự động hóa, ta cần nhìn vào cấu tạo phần cứng và nguyên lý vận hành của nó.
Cấu tạo của màn hình HMI Siemens
Lớp hiển thị và cảm ứng (Display & Touchscreen)
Đây là phần mà người vận hành tương tác trực tiếp.
Thành phần chính:
Màn hình LCD/TFT : hiển thị giao diện đồ họa
Lớp cảm ứng : Điện trở (resistive) → dùng được với găng tay
Điện dung (capacitive) → nhạy, mượt như smartphone
Vai trò:
Hiển thị dữ liệu từ PLC
Nhận thao tác chạm (nhấn, kéo, nhập liệu)
👉 Đây chính là “cửa sổ giao tiếp” giữa người và máy.
Bộ xử lý trung tâm (CPU & Memory)
HMI thực chất là một máy tính nhúng .
Bao gồm:
CPU : xử lý dữ liệu và giao diện
RAM : lưu dữ liệu tạm thời
Flash Memory : lưu chương trình HMI
Vai trò:
Chạy chương trình được lập trình từ TIA Portal
Xử lý dữ liệu nhận từ PLC
Hiển thị thông tin theo thời gian thực
👉 CPU càng mạnh → HMI càng mượt, xử lý càng nhanh.
Cổng giao tiếp (Communication Interfaces)
Đây là “đường dây liên lạc” giữa HMI và các thiết bị khác.
Các chuẩn phổ biến:
PROFINET / Ethernet
MPI / PROFIBUS
USB (nạp chương trình, backup)
Vai trò:
Kết nối với PLC
Truyền dữ liệu hai chiều
Kết nối SCADA hoặc hệ thống mạng
👉 Không có giao tiếp → HMI chỉ là màn hình “chết”.
Nguồn cấp (Power Supply)
Thường sử dụng 24V DC trong công nghiệp
Có mạch bảo vệ chống nhiễu, quá áp
👉 Đảm bảo thiết bị hoạt động ổn định trong môi trường điện công nghiệp.
Vỏ và bảo vệ công nghiệp
Chuẩn IP65 (mặt trước)
Chống bụi, nước, rung, nhiệt
👉 Giúp HMI hoạt động bền bỉ trong nhà máy.
Nguyên lý hoạt động của HMI Siemens
Nguyên lý hoạt động của HMI có thể hiểu theo một vòng lặp đơn giản:
Bước 1: Thu thập dữ liệu từ PLC
PLC đọc tín hiệu từ cảm biến (nhiệt độ, áp suất, trạng thái…)
Dữ liệu được gửi đến HMI qua mạng (PROFINET, Ethernet…)
👉 HMI không tự đo — nó nhận dữ liệu từ PLC .
Bước 2: Xử lý và hiển thị
HMI xử lý dữ liệu nhận được
Hiển thị dưới dạng: Số liệu
Biểu đồ
Trạng thái màu sắc
Cảnh báo
👉 Người vận hành nhìn vào HMI để hiểu hệ thống đang hoạt động ra sao.
Bước 3: Người vận hành thao tác
Nhấn nút Start/Stop
Thay đổi thông số
Xác nhận cảnh báo
👉 Đây là lúc con người “ra lệnh” cho hệ thống.
Bước 4: Gửi lệnh về PLC
HMI gửi tín hiệu điều khiển về PLC
PLC xử lý logic và điều khiển thiết bị
👉 HMI không điều khiển trực tiếp — PLC mới là “bộ não chính”.
Bước 5: Vòng lặp liên tục (Real-time loop)
Quá trình này diễn ra liên tục theo thời gian thực:
PLC → HMI (dữ liệu)
HMI → PLC (lệnh)
👉 Tạo thành một vòng điều khiển khép kín .

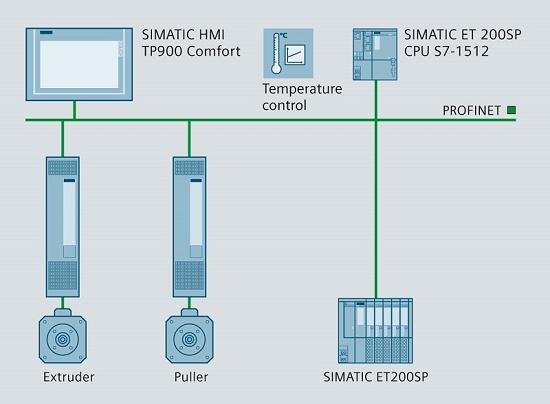

Mô hình tổng thể hoạt động
Cảm biến → PLC → HMI → Người vận hành → HMI → PLC → Thiết bị 👉 HMI đóng vai trò:
“Mắt” (hiển thị)
“Tay” (nhận thao tác)
Nhưng không phải bộ não (PLC mới là trung tâm điều khiển)
Điểm quan trọng cần hiểu đúng
HMI không thay thế PLC
HMI không tự điều khiển máy
HMI chỉ là giao diện trung gian thông minh
👉 Sai lầm phổ biến là nghĩ HMI điều khiển trực tiếp hệ thống.
Kết luận
Màn hình HMI Siemens là sự kết hợp giữa:
Phần cứng công nghiệp bền bỉ
Phần mềm giao diện thông minh
Khả năng giao tiếp mạnh mẽ với PLC
Nhờ cấu tạo này, HMI giúp người vận hành:
Giám sát hệ thống dễ dàng
Điều khiển chính xác
Phản ứng nhanh với sự cố
