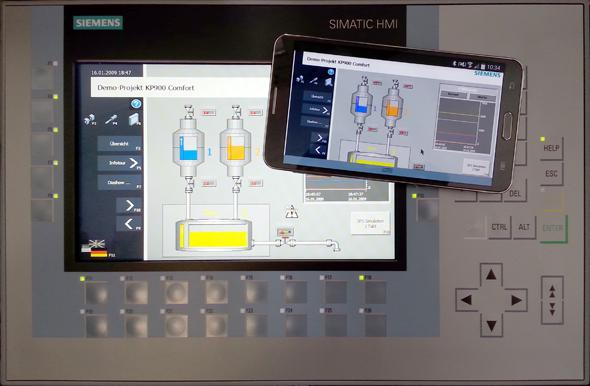

Giải pháp giám sát HMI Siemens từ xa qua Web Server và Smartphone (kèm hình minh họa)
Trong thời đại số hóa, khả năng giám sát hệ thống từ xa là yêu cầu gần như bắt buộc. Với các dòng SIMATIC HMI của Siemens, bạn có thể theo dõi và điều khiển hệ thống qua trình duyệt web trên máy tính hoặc smartphone nhờ tính năng Web Server / Web Client trong TIA Portal.
Bài này sẽ hướng dẫn bạn cách triển khai từ cơ bản đến thực tế.
Tổng quan giải pháp giám sát từ xa
Các phương án phổ biến
1. Web Server trực tiếp trên HMI
Truy cập qua trình duyệt (Chrome, Safari…)
Không cần phần mềm riêng
2. Web Client (WinCC Runtime Advanced/Unified)
Giao diện đầy đủ như HMI
Hỗ trợ multi-user
3. Kết hợp VPN/Cloud
Truy cập từ internet
Bảo mật cao hơn
👉 Tùy nhu cầu mà chọn giải pháp phù hợp.
Điều kiện để sử dụng Web Server HMI Siemens
HMI hỗ trợ Web Server (Comfort / Unified)
Firmware phù hợp
Mạng Ethernet ổn định
Cấu hình trong TIA Portal
👉 Dòng Basic thường hạn chế tính năng này.
Cấu hình Web Server trên HMI Siemens
Bước 1: Kích hoạt Web Server
Thực hiện:
Vào HMI → Runtime Settings
Chọn Web Server
Tick Enable Web Server
👉 Đây là bước bắt buộc.
Bước 2: Cấu hình quyền truy cập
Tạo user (User Administration)
Phân quyền truy cập
👉 Không nên để truy cập tự do (rất nguy hiểm).
Bước 3: Chọn nội dung hiển thị Web
Bạn có thể chọn:
Hiển thị toàn bộ màn hình HMI
Hoặc chọn screen cụ thể
👉 Nên chọn screen tối ưu cho mobile.
Truy cập HMI từ máy tính và smartphone
Truy cập nội bộ (LAN)
Cách truy cập:
Mở trình duyệt
Nhập địa chỉ IP HMI:
http://192.168.0.2 Đăng nhập
👉 Có thể dùng:
PC
Laptop
Smartphone
Truy cập từ xa qua Internet
Có 2 cách:
1. Port Forwarding (không khuyến nghị)
Mở port router
Truy cập IP public
⚠️ Rủi ro bảo mật cao
2. VPN (khuyến nghị)
Kết nối VPN vào mạng nhà máy
Truy cập như mạng nội bộ
👉 Đây là giải pháp chuyên nghiệp.
Web Client (Giải pháp nâng cao)
Với WinCC Unified:
Giao diện HTML5
Chạy trên browser
Hỗ trợ nhiều người dùng
👉 Gần như SCADA mini trên web.
Tối ưu giao diện cho Smartphone
Nguyên tắc:
Nút lớn, dễ bấm
Font to
Không quá nhiều chi tiết
👉 Thiết kế riêng screen cho mobile là tốt nhất.
Bảo mật hệ thống từ xa
Bắt buộc phải có:
User + Password
Phân quyền (Operator/Engineer/Admin)
VPN nếu truy cập internet
Nâng cao:
HTTPS
Firewall
Audit log
👉 Đừng bao giờ mở HMI trực tiếp ra internet mà không bảo vệ.
Các lỗi thường gặp
❌ Không truy cập được → sai IP ❌ Không login được → sai user ❌ Không hiển thị → chưa enable web server ❌ Chậm → mạng yếu
Mẹo triển khai thực tế
Dùng switch công nghiệp
Gán IP cố định
Test nội bộ trước khi mở internet
Luôn backup project
Khi nào nên dùng giám sát từ xa?
Nhà máy lớn
Hệ thống nhiều trạm
Bảo trì từ xa
Quản lý nhiều dây chuyền
So sánh Web Server vs SCADA
Tiêu chí Web Server HMI SCADA Chi phí Thấp Cao Tính năng Cơ bản Nâng cao Số user Ít Nhiều Phân tích dữ liệu Hạn chế Mạnh Kết luận
Giải pháp giám sát HMI Siemens từ xa giúp:
Theo dõi hệ thống mọi lúc mọi nơi
Giảm thời gian phản ứng
Tăng hiệu quả vận hành
👉 Nhưng phải luôn nhớ: “Remote mạnh = phải bảo mật mạnh”
