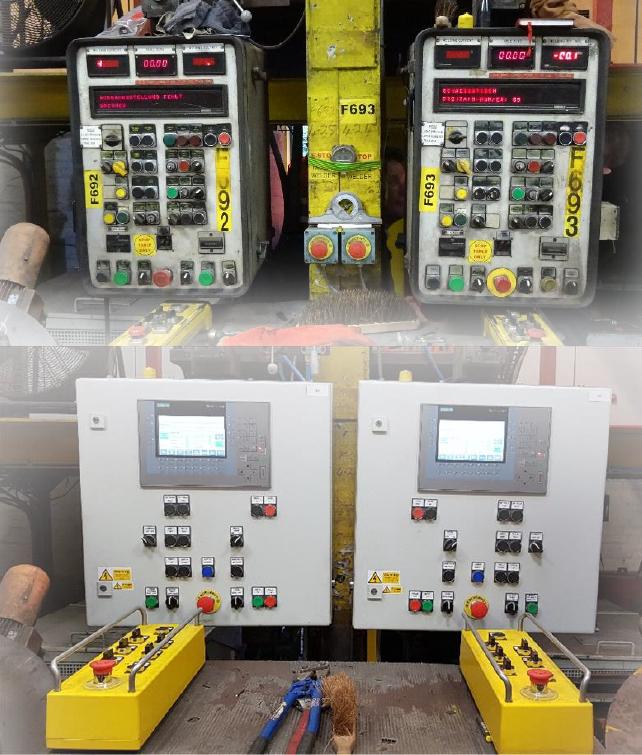

Lộ trình chuyển đổi từ các dòng HMI đời cũ (OP/TP) sang dòng Comfort hiện đại
Trong nhiều nhà máy, các dòng HMI đời cũ như OP/TP (OP7, OP17, TP177…) đã hoạt động hơn 10–15 năm và bắt đầu gặp vấn đề: lỗi linh kiện, khó sửa, không tương thích phần mềm mới. Vì vậy, việc chuyển đổi sang dòng SIMATIC HMI Comfort của Siemens là xu hướng tất yếu.
Tuy nhiên, nếu làm không đúng quy trình, bạn có thể:
Mất chương trình
Dừng dây chuyền
Phát sinh chi phí lớn
Bài này sẽ giúp bạn lên lộ trình chuyển đổi an toàn và hiệu quả .
Vì sao cần chuyển đổi từ HMI OP/TP cũ?
Hạn chế của HMI đời cũ
Màn hình nhỏ, đơn sắc
Không hỗ trợ đồ họa hiện đại
Không có Web Server, Remote
Khó tìm linh kiện thay thế
Không tương thích với TIA Portal
👉 Nhiều model đã ngừng sản xuất (End-of-life) .
Lợi ích khi chuyển sang Comfort Panel
Giao diện đồ họa đẹp, dễ dùng
Hỗ trợ Alarm, Trend, Logging
Có Web Server, Sm@rtServer
Tích hợp tốt với PLC mới
👉 Nâng cấp HMI = nâng cấp cả hệ thống.
Các phương án chuyển đổi phổ biến
1. Thay thế trực tiếp (1:1)
Giữ nguyên PLC
Thay HMI mới
👉 Nhanh, ít rủi ro
2. Nâng cấp toàn bộ hệ thống
Thay cả PLC + HMI
Dùng S7-1200/S7-1500
👉 Chi phí cao nhưng tối ưu lâu dài
3. Giữ PLC cũ, dùng gateway
Kết nối HMI mới với PLC cũ
👉 Dùng khi PLC chưa thể thay
Lộ trình chuyển đổi chi tiết
Bước 1: Khảo sát hệ thống hiện tại
Kiểm tra:
Model HMI cũ
PLC đang dùng
Giao thức kết nối
File project còn không
👉 Đây là bước quan trọng nhất.
Bước 2: Backup và lấy chương trình
Trường hợp có project:
Dễ dàng chuyển đổi
Trường hợp không có:
Upload từ HMI (nếu hỗ trợ)
Hoặc phải làm lại
👉 Nhiều dự án “kẹt” ở bước này.
Bước 3: Chọn model HMI Comfort phù hợp
Gợi ý:
HMI cũ HMI mới OP7 / OP17 TP700 Comfort TP177 TP700 / TP900 TP270 TP1200 👉 Chọn theo:
Kích thước
Nhu cầu hiển thị
Bước 4: Chuyển đổi project sang TIA Portal
Các bước:
Import project từ WinCC Flexible
Convert sang TIA Portal
Gán lại HMI mới
👉 Có thể cần chỉnh sửa UI.
Bước 5: Kiểm tra giao tiếp PLC
Kiểm tra driver (MPI, Profibus, Ethernet)
Update connection
👉 Đặc biệt quan trọng nếu PLC cũ.
Bước 6: Test Simulation
Test toàn bộ chức năng
Kiểm tra alarm, nút bấm
👉 Không test = rủi ro khi chạy thật.
Bước 7: Lắp đặt và chạy thử
Lắp HMI mới
Kết nối PLC
Test thực tế
👉 Nên chạy song song trước khi chuyển hẳn.
Các khó khăn thường gặp
Không có project gốc
👉 Phải lập trình lại
PLC quá cũ
👉 Cần gateway hoặc nâng cấp
Khác giao thức
👉 Cần cấu hình lại connection
UI không tương thích
👉 Phải thiết kế lại
Mẹo chuyển đổi thành công
Luôn backup trước
Test kỹ trên simulation
Không thay trực tiếp khi đang chạy sản xuất
Có kế hoạch rollback
👉 Đây là kinh nghiệm thực tế.
So sánh trước và sau khi nâng cấp
Tiêu chí HMI cũ Comfort Giao diện Đơn giản Hiện đại Tính năng Hạn chế Đầy đủ Bảo trì Khó Dễ Độ ổn định Giảm dần Cao Khi nào nên chuyển đổi ngay?
HMI hay lỗi
Không còn linh kiện
Cần nâng cấp hệ thống
Mở rộng sản xuất
Kết luận
Chuyển đổi từ HMI OP/TP sang Comfort là bước nâng cấp quan trọng giúp:
Tăng hiệu suất vận hành
Giảm rủi ro lỗi
Nâng cấp hệ thống lên chuẩn hiện đại
👉 Nguyên tắc quan trọng: “Chuẩn bị kỹ → chuyển đổi mượt → không downtime”
