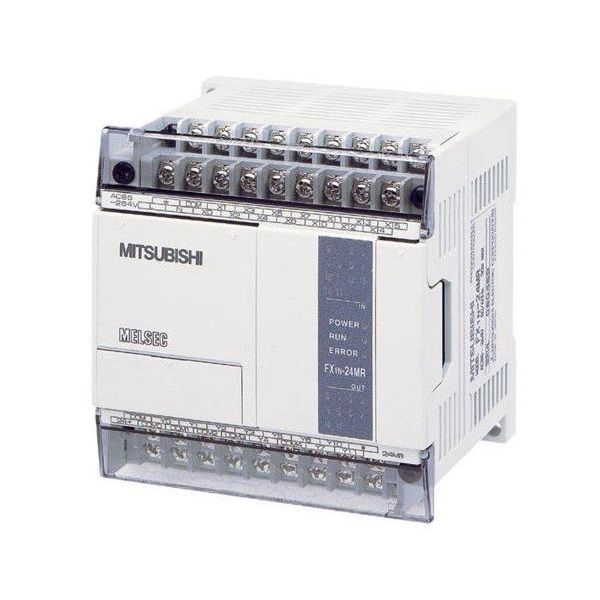

PLC FX1N-24MR-001 của hãng Mitsubishi với 14 ngõ Input và 10 ngõ Output. So với các dòng sản phẩm trước như FX1S,FX0N thì FX1N-24MR-001 có số lượng thanh ghi dữ liệu nhiều hơn. Trong đó các thanh ghi chốt từ D200 đến D512. Ngoài ra các hàm hỗ trợ được mở rộng hơn nhiều so với các thế hệ cũ. FX1N-24MR-001 vẫn được cung cấp 2 ngõ vào X0, X1 để đếm xung tốc độ cao như các dòng sản phẩm khác.
Mitsubishi fx1n-24mr-001 được sử dụng khá phổ biến và hầu hết trong những hệ thống vừa và nhỏ, đủ đáp ứng cho các ứng dụng thông thường.
• Model: Bộ điều khiển lập trình PLC Mitsubishi dòng FX1N, loại 24 I/O:
◊ FX1N-24MR-001: Nguồn cấp 220V, ngõ vào cấp sẵn nguồn nội 24VDC của PLC.
◊ FX1N-24MR-001: 14 ngõ vào cách ly/ 10 ngõ ra relay.
• Thông số kỹ thuật:
◊ Bộ nhớ chương trình: 8000 bước lệnh, sử dụng EEPROM.
◊ Không sử dụng pin.
◊ Chu kỳ xử lý lệnh: 0.55 – 0.7 µs.
◊ Relay phụ: 1536 points, Timer: 256 points, Counter: 235 points, Thanh ghi: 8000 points.
◊ Bộ đếm xung tốc độ cao (HSC):
– 1 phase: 6 input for max. 60 kHz.
– 2 phases: 2 inputs for max. 30 kHz.
◊ Board mở rộng giúp kết nối RS232C, RS485, RS422 dễ dàng.
◊ Board mở rộng có thể cung cấp 2 kênh ngõ vào analog và 1 kênh ngõ ra analog.
◊ Module hiển thị có thể theo dõi/chỉnh sửa bộ định thời, bộ đếm, thanh ghi dữ liệu và có thể sử dụng cùng với board mở rộng.
◊ Tích hợp 02 biến trở điều khiển có thể cài đặt bộ định thời.
• Phần mềm sử dụng: GX-Works 2 hoặc GX-Developer hoặc FX-PCS/WIN-E.
Mitsubishi FX1N, MELSEC-F · Relay · 110V, 220V
