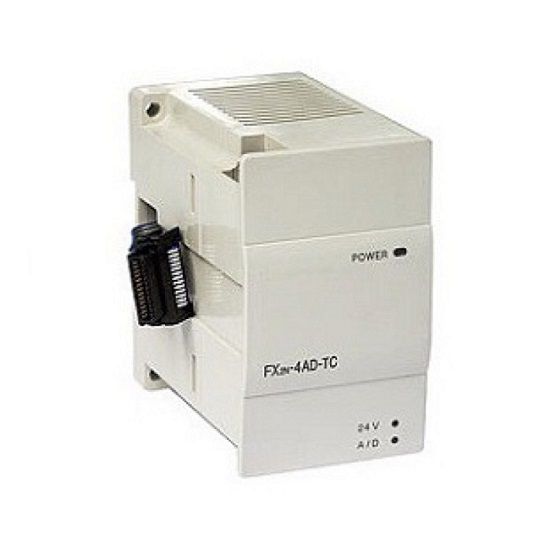

Module FX2N-4AD-TC là module đo nhiệt độ loại 4 ngõ analog input K và J. Có 4 kênh chuyển đổi giá trị nhiệt độ sang giá trị số 16 bits. FX2N-4AD-TC có thể kết nối với PLC FX0N, FX2N, FX2NC và đặc biệt là FX3U.
– Mạch analog: 24VDC 50mA
– Mạch digital: 5VDC 30mA
– Tín hiệu đầu vào analog: Cặp nhiệt điện: loại K hoặc J, 4 kênh, JIS C 1602-1995
– Phạm vi bù: -100-1200°C (K), -100-600°C (J)
– Đầu ra digital: Nhị phân 16 bit có ký hiệu, -1000-12000 (K), -1000-6000 (J) – Độ phân giải: 0.4°C (K), 0.3°C (J)
– Tốc độ chuyển đổi: (240ms ± 2%) × 4 kênh
Mitsubishi FX2N, MELSEC-F
